此数据来自于中国机械工业-螺纹卷

数据纠错

内螺纹示意图

图1 内螺纹公差带及其极限尺寸代号

Dmin-内螺纹大径的最小值；D2max-内螺纹中径的最大值；
D2min-内螺纹中径的最小值； D1max-内螺纹小径的最大值；
D1min-内螺纹小径的最小值；TD2-内螺纹中径公差；
TD1-内螺纹小径公差；

内螺纹的极限尺寸计算

Dmin=D;
D2min=D-3/4*0.866 025 404 P;
D2max=D2min+TD2;
D1min=D-5/4*0.866 025 404 P;
D1max=D1min+TD1。

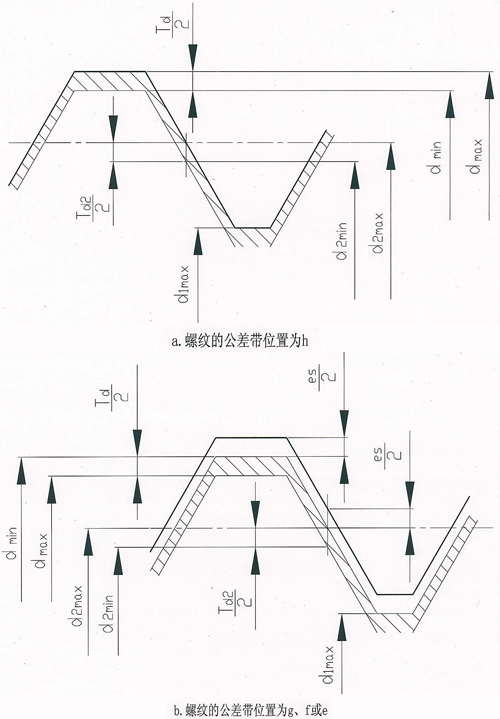

外螺纹示意图

图2 外螺纹公差带及其极限尺寸代号

dmax-外螺纹大径的最大值；dmin-外螺纹大径的最小值；
d2max-外螺纹中径的最大值；d2min-外螺纹中径的最小值；
d1max-外螺纹小径的最大值；Td-外螺纹大径公差；
Td2-外螺纹中径公差；es-外螺纹的基本偏差；

外螺纹的极限尺寸计算

dmax=d+es;
dmin=dmax-Td;
d2max=dmax-3/4*0.866 025 404 P;
d2min=d2max-Td2;
d1max=dmax-5/4*0.866 025 404 P;
